Гасители вибрации типа ГВ

Гасители вибрации типа ГВ

Высокочастотные колебания проводов воздушных линий электропередачи и тросов грозозащиты в коротковолновом диапазоне под влиянием движения воздушных масс представляют собой довольно опасное явление. Данный эффект вызван периодическим отрывом завихрений воздушного потока на подветренной стороне проводов и тросов. Таким образом, провод или трос приводится в колебание в плоскости, поперечной направлению набегающего потока. Частота колебаний лежит в области 5 - 120 Гц при амплитуде колебаний до 1 диаметра провода или троса. Данные колебания вызывают попеременные гибочные нагрузки на провод, которые накладываются на уже действующие статические напряжения при изгибе и натяжении провода. Подобные дополнительные нагрузки приводят к усталостным напряжениям проводов в местах размещения зажимов и соответственно могут привести к облому проводов или тросов. Колебания распространяются дальше через поддерживающую и натяжную арматуру вплоть до опор, где они способны выбить шарнирные соединения и даже привести к разрушению арматуры, крепящей провод. Такого возбуждения колебаний, вызванного ветром, избежать нельзя, но можно эффективно устранять, применяя гасители вибрации.

Преимущества гасителя вибрации типа ГВ

• Является дальнейшим развитием гасителей вибрации типа ГПГ и ГПГ-А, значительно превосходя их по виброгасящим характеристикам.
• В отличие от гасителей вибрации типа ГПГ и ГПГ-А, имеющих две типовые резонансные частоты, гаситель вибрации типа ГВ имеет три резонансные частоты и соответственно более широкий рабочий диапазон частот. Поэтому гасители вибрации типа ГВ значительно более эффективно предупреждают повреждение проводов от усталостных напряжений, вызываемых вибрацией.
• В ГВ применен усовершенствованный узел крепления на проводе, аналогичный узлу крепления гасителя вибрации типа ГПГ-А. Новый узел изготовлен из алюминиевого профиля и имеет монолитную конструкцию, что исключает появление в нем люфтов. Это не позволяет в процессе эксплуатации грузам гасителя вибрации касаться проводов и повреждать их.
• Значительно повышена прочность заделки гасителя вибрации на проводе, что исключает его «уход» к центру пролета.
• Новый узел крепления имеет более универсальную плашку, которая функционально перекрывает по две плашки старых ГПГ, например: 10 и 13, 16 и 20, 23 и 31. Непосредственное опрессование стальных «подковообразных» грузов на тросе демпфера (без применения втулок) многократно повысило прочность заделки грузов и исключило случаи их отрыва в процессе эксплуатации гасителей вибрации. ГВ является функциональным аналогом гасителей вибрации типа ГВ-ХХХХ-02, ГВ- ХХХХ-02М и ГВП.

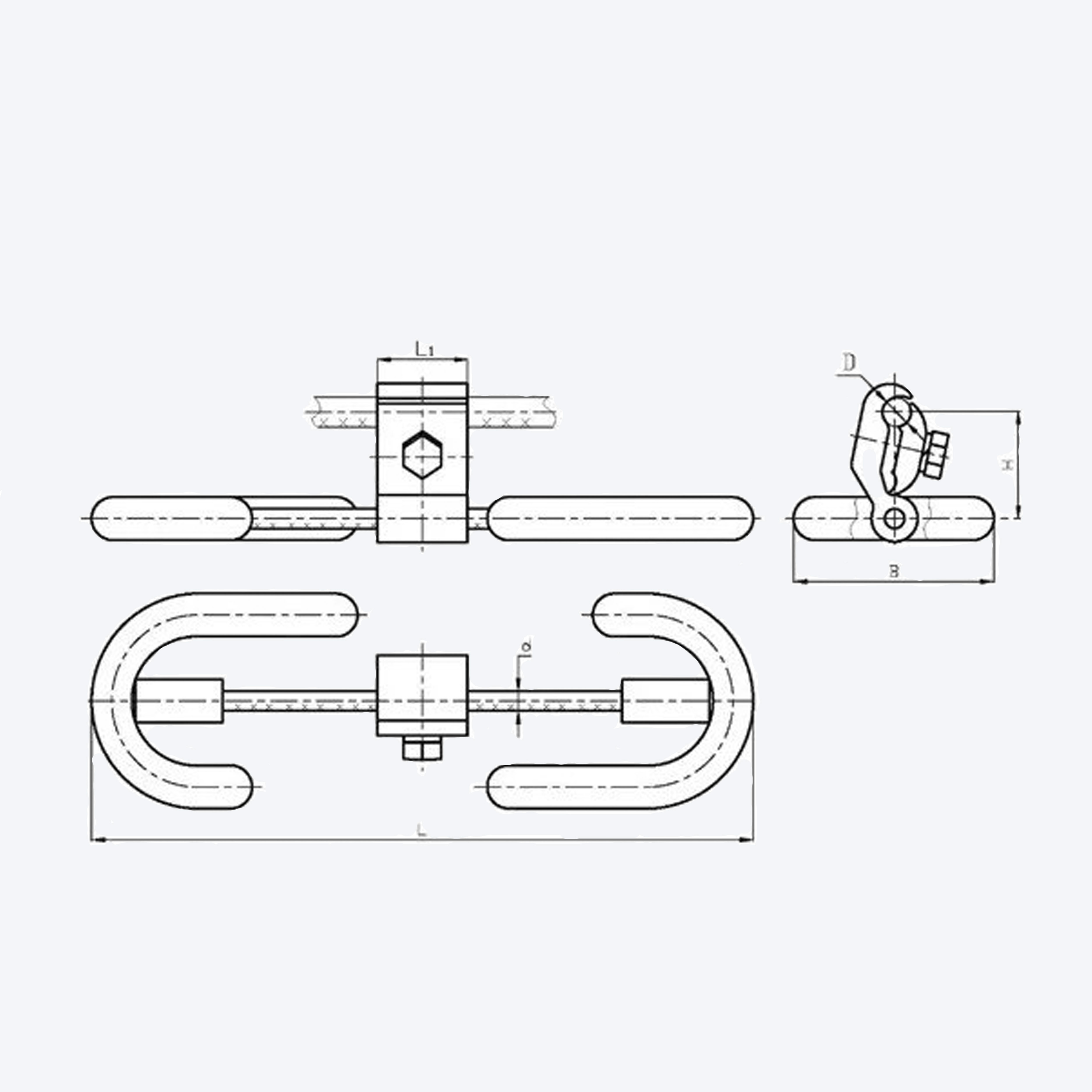

Масса гасителей вибрации в зависимости от длины демпфера (L), номера плашки (№) и массы грузов.

ПРИМЕР ОБОЗНАЧЕНИЯ: ГВ - 0,8 - 9,1 - 300/ 10 -13

НАЗНАЧЕНИЕ:
Предназначены для установки на проводах и тросах больших переходов воздушных линий электропередачи для предупреждения повреждения их от усталостных напряжений, вызываемых вибрацией. Соответствуют требованиям ГОСТ Р 51177-98. Изготавливаются по ТУ 3449-001-52819896-2010
