Ограничители гололедообразования и колебаний типа ОГК

Артикул: Н/Д · В наличии на складе

Актуальную цену узнавайте у специалистов компании

НАЗНАЧЕНИЕ: Предназначены для уменьшения массы гололеда на проводах, тросах и оптических кабелях связи на ВЛ, уменьшения вероятности возникновения пляски, а также гашения вибрации, вызванной ветром.

№ п/п	Наименование	Технические характеристики
1	Масса применяемого большего груза, кг	0,55; 1,7; 2,8; 1,6; 3,9
1	Масса применяемого меньшего груза, кг	0,55; 1,7; 2,8; 1,6; 3,9
2	Диаметр троса демпфера d, мм	9,1; 11,0; 13,0
3	№ плашки, обозначающий посадочный диаметр провода, троса или кабеля d1, мм	№ плашки	Диаметр, D, мм
		10--13	9,0 - 15,0
		16 - 20	14,5 - 22,0
		23 - 31	20,1 - 32,0
		32 - 46	32,0 - 46,0
		Внимание! При использовании ОГК модификации П или П1 для выбора № плашки необходимо прибавлять 6,0 мм к диаметру (D) провода, троса или кабеля
4	Буквенное обозначение модификации ОГК с интегрированным протектором	П - модификация для установки на провод П1- модификация для установки на трос или кабель
5	Точное обозначение диаметра провода, троса интегрированным протектором, мм или кабеля, на который устанавливается ОГК с интегрированным протектором, мм

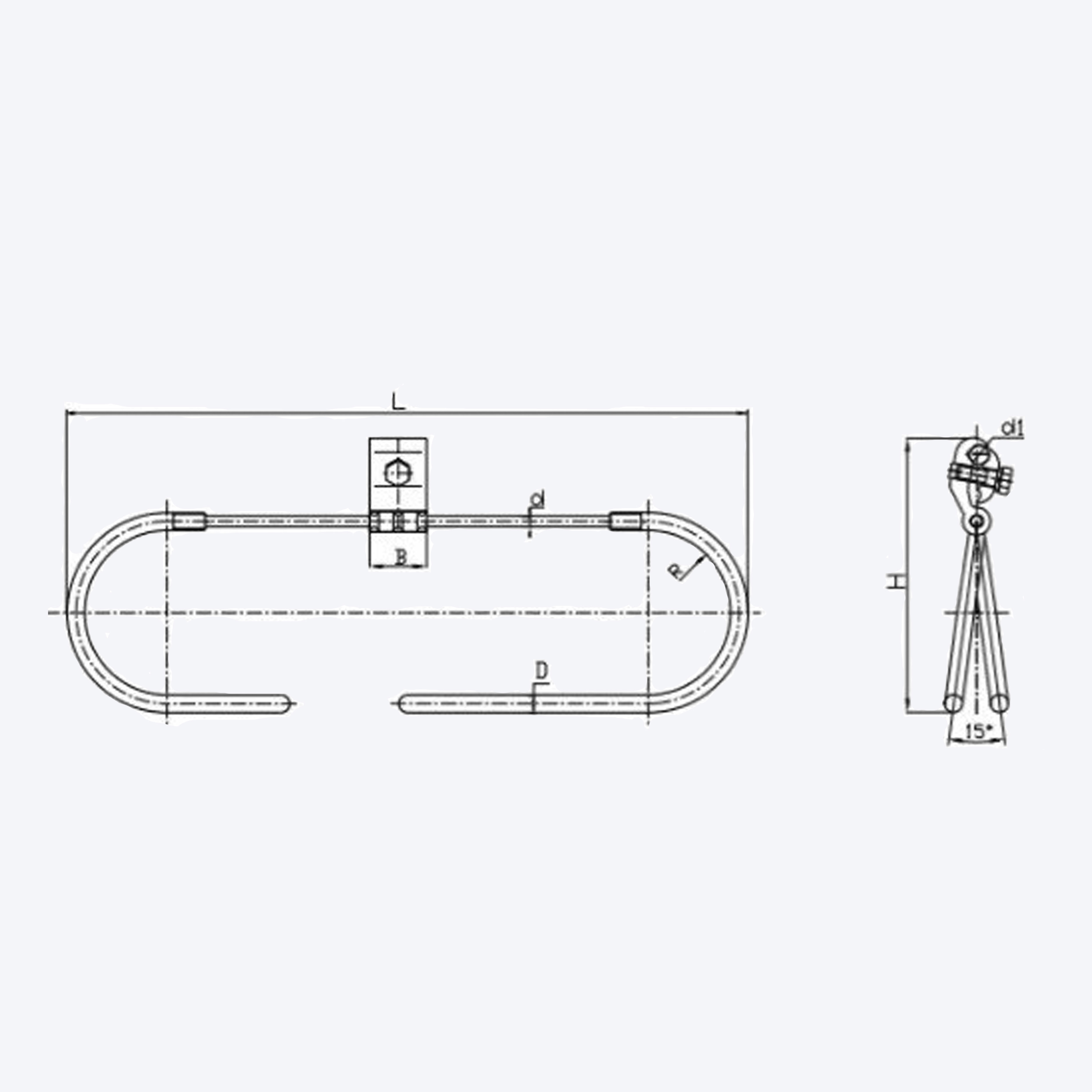

№	Марка ОГК	Основные размеры, мм						Масса, кг
		L**	Н**	B	d	R	D	Груза		ОГК
		L**	Н**	B	d	R	D	1	2	ОГК
1	ОГК-0,55/0,45-9,1-10/13*	600	240	45	9,1	75	14	0,55	0,45	1,3
2	ОГК-0,55/0,45-9,1-16/20*		249	45						1,3
3	ОГК-0,55/0,45-9,1-23/31*		286	50						1,4
4	ОГК-1,7/1,3-11-10/13*	716	289	45	11	100	18	1,7	1,3	3,4
5	ОГК-1,7/1,3-11-16/20*		298	45						3,4
6	ОГК-1,7/1,3-11-23/31*		336	50						3,5
7	ОГК-2,8/2,3-13-16/20*		308	45	13	100	24	2,8	2,2	5,6
8	ОГК-2,8/2,3-13-23/31*	690	345	50						5,7
9	ОГК-2,8/2,3-13-23/35*		345	50						5,7
10	ОГК-2,8/2,3-13-32/46*		382	50						5,7
11	ОГК-3,9/3,1-13-16/20*	720	314	45	13	100	28	3,9	3,1	7,6
12	ОГК-3,9/3,1-13-23/31*		351	50						7,8
13	ОГК-3,9/3,1-13-23/35*		351	50						7,8
14	ОГК-3,9/3,1-13-32/46*		388	50						7,95
* — при обозначении ОГК с интегрированным протектором к наименованию добавляется «П» или «П1» и диаметр провода, троса или кабеля, см. пример обозначения и. пп. 4, 5 ** — размеры для справки
